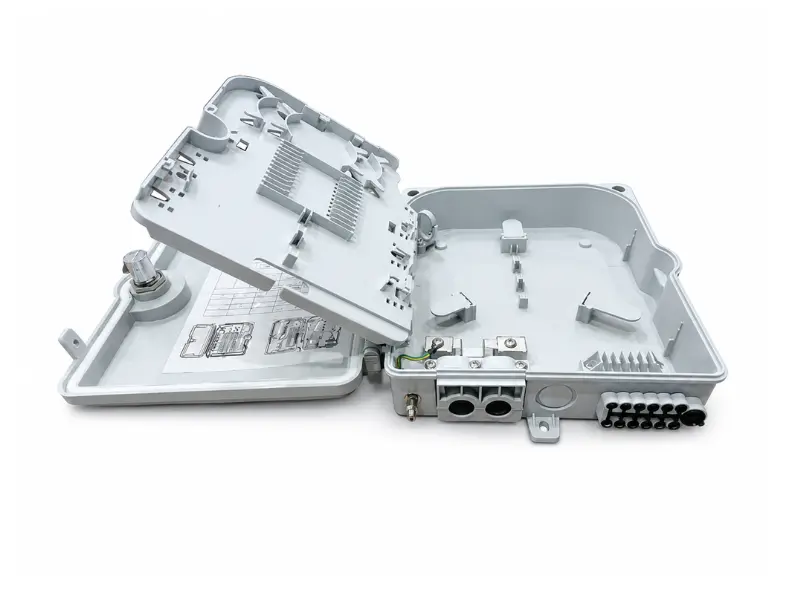

Монтирана на стена и стълб 12-ядрена разпределителна кутия за FTTX проекти
DIMI FIBER 12 портова оптична терминална кутия е създадена за последната миля FTTH/FTTX, където захранващите кабели срещат абонатните кабели. Вътре в една кутия той обединява снаждане на влакна, поставяне на PLC сплитер, завършване на SC адаптер и структурирано кабелно насочване -, така че инсталаторите да могат да завършат чист, поддържаем възел за достъп по-бързо и с по-малко полеви преработки. Неговият IP-класиран PC+ABS корпус поддържа както вътрешни щрангове, така и външен монтаж на стена или стълб. Като фабричен-директен производител, DIMI FIBER поддържа персонализиране на OEM/ODM, примерни поръчки и групови доставки на проекти, с налични листове с данни и доклади от тестове, така че купувачите на инженеринг да могат да потвърдят спецификациите, преди да се ангажират.
Основни ползи
12-портов абонатен достъп в компактен възел
Кутията прекратява до 12 кабелни връзки от една компактна точка за достъп, позволявайки на изпълнителите да обслужват множество абонати в сгради на MDU, коридори и щрангове, без да заемат допълнително пространство на стените. Тази по-висока плътност на достъп на кутия намалява броя на кутиите, от които се нуждае проектът, като понижава както материалните разходи, така и инсталационния труд при големи разгръщания на FTTH.
Снаждане, разделяне и разпределение в един корпус
Вместо отделни затварящи устройства за снаждане, разделителни модули и разпределителни панели, DIMI FIBER съчетава снаждане на влакна, поставяне на PLC сплитер, завършване на адаптера и съхранение на кабела в един корпус. Тази консолидация опростява снабдяването за купувачите на проекти, намалява броя на SKU на склад и дава на екипите на място една стандартизирана единица за инсталиране и поддръжка в цялата мрежа.
Организирано вътрешно влакнесто маршрутизиране
Разделените зони за маршрутизиране, фиксираните позиции на снаждане и защитата на-радиуса на огъване поддържат влакната организирани и намаляват кръстосването на кабелите вътре в кутията. По-чистото маршрутизиране предпазва оптичната производителност, прави бъдещите ходове-добавя-промени далеч по-лесни и намалява риска от загуба на макроогъване, въведена по време на инсталиране или поддръжка - значително увеличение на надеждността в сравнение с хлабаво организирани кутии.
Поддръжка при инсталиране на закрито и на открито
Корпусът с IP{0}}клас PC+ABS е проектиран да поддържа разполагане във вътрешни телекомуникационни помещения, както и на външни стени и стълбове, изложени на дъжд, прах и UV. Една продуктова линия, покриваща и двете среди, означава, че изпълнителите могат да стандартизират едно семейство кутии, да опростят логистиката на място и да намалят шанса за поръчване на грешен корпус за даден обект.
Инсталатор-Удобна ефективност на полето
Обръщащите се{0}}нагоре или отделените работни зони позволяват на монтажниците да имат достъп до тавата за снаждане и адаптерния панел, без да нарушават съществуващите връзки, което спомага за намаляване на времето за инсталиране и преработване на място. По-бързата, повторяема инсталация директно подобрява производителността на труда при обемни FTTH проекти - резултат-ориентирана полза, която е много по-важна за изпълнителите от външния вид.
OEM/ODM и конфигурация на проекта
Типът адаптер, конфигурацията на сплитера, цветът на корпуса, отпечатаното лого, комплектите аксесоари и опаковката могат да бъдат персонализирани за групови поръчки. Това позволява на дистрибуторите и купувачите на марката да предложат брандирано,-специфично за проект решение, докато DIMI FIBER управлява качествено-контролирано производство и експорт-готови опаковки -, поддържайки повтарящи се поръчки и дългосрочни-програми за доставки.
Технически спецификации
|
Параметър |
Спецификация |
|
Име на продукта |
12 портова оптична терминална кутия |
|
Продуктова категория |
FTTH/FTTX Fiber терминал за достъп / разпределителна кутия |
|
Капацитет на влакна |
12 порта / 12 ядра |
|
Капацитет на адаптера |
До 12 SC адаптера |
|
Тип адаптер |
SC/APC стандарт; LC / FC / ST по избор |
|
Капацитет на снаждане |
Предлагат се до 12 фузионни снаждания |
|
Съвместим PLC сплитер |
По избор 1×4 / 1×8 |
|
Материал |
PC+ABS, UV устойчив |
|
IP рейтинг |
IP65 външен модел |
|
Огнеустойчив-клас |
Мишена UL94 V-0 / V-1 |
|
Вмъкната загуба |
Типичен показател По-малко или равно на 0,2 dB |
|
Загуба на връщане |
UPC По-голямо или равно на 50 dB / APC По-голямо или равно на 60 dB |
|
Устойчивост-на щепсела |
Industry benchmark >1000 цикъла на чифтосване |
|
Работна температура |
Промишлен диапазон обикновено от −40 градуса до +60 градуса |
|
Относителна влажност |
Индустриален обхват По-малко или равно на 95% |
|
Вход / изход за кабел |
Посочете броя на входовете и падащите изходи |
|
Примерна политика |
Предлагат се примерни поръчки |
|
Сертификация |
RoHS / REACH / ISO9001 |
|
Доклад от теста |
IL/RL, IP, солен спрей, капка |
Забележка: Крайната производителност зависи от потвърдения модел и изискванията на поръчката. Докладите от тестовете са достъпни при поискване, а стойностите на бенчмарка, показани за справка, трябва да бъдат проверени спрямо данните от фабричните тестове на DIMI FIBER преди публикуване.
Приложения
MDU / MTU Fibre Access
Инсталирана в жилищни сгради, коридори, щрангове или телекомуникационни помещения, 12-портовата оптична терминална кутия обслужва множество абонати от една компактна точка за достъп. Неговият капацитет от 12 порта позволява на изпълнителите да прекратяват и разпределят кабели за цял етаж, секция на сграда или група наематели, без да претрупват щранга. Организираното маршрутизиране на оптични влакна и ясното разпределение на портовете улесняват ежедневната поддръжка, активирането на абонати и бъдещото разширяване за изграждане на мрежови проекти.
Външен стенен-монтиран FTTH възел
Монтирана върху екстериори на сгради, жилищни стени или фасади на малки-бизнеси, 12-портовата клемна кутия за оптични влакна осигурява защитена външна крайна точка за захранващи кабели и абонатни кабели. Корпусът с оценка IP- спомага за защитата на сплайсинг, сплитер и адаптерни връзки от дъжд, прах, излагане на ултравиолетови лъчи и напрежение при инсталиране на открито. Подходящо е за изпълнители, които се нуждаят от компактен, устойчив-на атмосферни влияния оптичен възел за достъп близо до крайните потребители.
Монтирана на стълб- FTTH разпределителна точка
За разгръщане на широколентов достъп в предградията, селата и с ниска{0}}гъстота, 12-портовата клемна кутия за влакна може да се инсталира на стълбове за комунални услуги за свързване на захранващи кабели с множество абонатни падащи линии. Този метод на инсталиране помага на операторите да разширят разходите за FTTH покритие-ефективно, когато подземното окабеляване или разпределението на закрито не е практично. С правилно фиксиране на кабела и вътрешно управление на влакната, кутията поддържа стабилни външни точки за достъп за селски и жилищни широколентови проекти.
Оптичен достъп до търговска сграда
В офис сгради, магазини, училища, болници, хотели и бизнес паркове, терминалната кутия с 12 порта поддържа структурирано разпределение на влакна до множество наематели, стаи или обслужващи зони. Осигурява стандартизиран възел за достъп за управление на кабелни връзки, адаптерни портове и снаждане на влакна в една кутия. За изпълнителите на търговски мрежи това помага за опростяване на инсталационните записи, намалява объркването на кабелите и прави бъдещите мрежови промени по-лесни за управление.
Внедряване на последната-миля FTTB / FTTX
Позиционирана като преходна точка-към-отвеждане, 12-портовата терминална кутия за оптични влакна помага на телекомуникационните оператори и изпълнителите да осъществят връзката на последната{3}}миля между разпределителната мрежа и абонатите. Той консолидира входа на кабела, снаждането на влакна, поставянето на сплитер, завършването на адаптера и изхода на кабела в един проект-готов модул. Това го прави подходящ за FTTB, FTTH и FTTX проекти, където се изисква стабилно, организирано и мащабируемо разпространение на достъп.
Проекти за разширяване на широколентов интернет доставчик
За доставчици на интернет услуги, които разширяват широколентовото покритие за жилищни или малки-бизнеси, 12-портовата оптична терминална кутия предлага практична точка за достъп за пакетно внедряване на FTTH. Той помага за стандартизирането на полевата инсталация в множество сайтове, поддържа повторяемо управление на портове и може да бъде конфигуриран с адаптери, пигтейли или PLC сплитери според изискванията на проекта. Това улеснява екипите за доставки и изпълнителите да използват един последователен модел кутия в различни области на внедряване.
Тестван за стабилна работа на FTTH мрежа
DIMI FIBER подхожда към качеството като към-рисков въпрос за обществени поръчки, а не просто към маркетингова линия: инженерните купувачи се нуждаят от доказателства, които могат да проверят, преди да се ангажират с групова поръчка.
Производството се поддържа от -инспекция на качеството в процеса, обхващаща външния вид, проверките на размерите, сглобяването на адаптера и целостта на връзката, като се препоръчват проверки на оптични вмъкнати загуби и загуби на връщане на ниво връзка.
За външни модели може да се организира проверка на околната среда, като IP защита, UV устойчивост, солен спрей и тестване на падане, въз основа на изискванията на поръчката, за да се потвърди издръжливостта на полето.
Проверка на външния вид
Проверка на размерите
Проверка на монтажа на адаптера
Проверка на връзката IL/RL
IP / екологична проверка
Окончателна проверка на опаковката
ЧЗВ
В: Какво представлява DIMI FIBER 12 портова оптична терминална кутия?
О: Това е 12-портова (12-ядрена) FTTH/FTTX влакнеста терминираща и разпределителна кутия, която съчетава снаждане на влакна, опционална инсталация на PLC сплитер, терминиране на SC адаптер и организирано насочване на кабела в една кутия. Той служи като захранващ-за-възел за достъп в последната-миля оптични мрежи за доставчици на интернет услуги, изпълнители и дистрибутори.
Въпрос: За какви приложения е подходящ?
О: Използва се в FTTH/FTTX мрежи за достъп, MDU и MTU достъп до сгради, жилищни и търговски широколентови мрежи, телекомуникационни стаи и външни FTTH възли, монтирани на стена- или -стълб. Той също така е подходящ за разгръщане на последната{3}}миля на FTTB и CATV/LAN точки за разпространение на влакна, където се изисква организирано свързване на кабели.
В: Какви технически спецификации са налични?
О: Потвърдените атрибути включват 12-портов капацитет, SC/APC адаптери, опционален 1×4 / 1×8 PLC сплитер и монтаж на стена/стълб. Други стойности, като загуба на вмъкване, загуба при връщане, IP рейтинг и качество на материала, се показват като показатели за конкуренти или отрасъл и трябва да бъдат потвърдени с тестови отчети на DIMI FIBER преди публикуване.
Въпрос: Стойностите на конкурентните бенчмаркове използвани ли са като потвърдени данни?
О: Не. Всяка стойност, обозначена като конкурентна или индустриална еталонна стойност, се предоставя само за справка и не се представя като потвърдени от DIMI FIBER данни. Окончателните спецификации зависят от потвърдения модел и трябва да бъдат проверени чрез нашия лист с данни и доклади от тестове.
В: Как трябва да потвърдя окончателните спецификации?
О: Споделете изискванията на вашия проект и поискайте листа с данни, чертежа и доклада от теста за конкретния модел, който оценявате. DIMI FIBER ще потвърди приложимите загуби при вмъкване, загуби при връщане, IP рейтинг, размери и конфигурация за вашата поръчка, преди да се ангажирате.
В: Поддържате ли OEM/ODM персонализиране?
A: Да. Отпечатване на лого, цвят на корпуса, конфигурация на порт и адаптер, тип сплитер, комплекти аксесоари, опаковка и структура на продукта могат да бъдат персонализирани за групови поръчки. Това позволява на дистрибуторите и купувачите на марки да предложат частно-решение за FTTH с марка, подкрепено от-контролирано качество производство.
В: Мога ли да поискам проби?
A: Да. Предлагат се примерни поръчки за тестване, оценка на проекта и одобрение преди масово производство. Заявката за мостра е препоръчителна стъпка за-купувачите за първи път, за да проверят качеството и годността, преди да направят групова поръчка.
Въпрос: Какво е MOQ и времето за изпълнение?
A: MOQ и времето за изпълнение зависят от конфигурацията и обема на поръчката. Моля, изпратете вашето количество, тип адаптер, изискване за сплитер и нужди за опаковане, така че DIMI FIBER да може да потвърди точната MOQ и времето за производство за вашия проект. (Вмъкнете потвърдени търговски условия преди публикуване.)
В: Можете ли да предоставите персонализирана опаковка?
A: Да. Готови-за износ и персонализирани опаковки -, включително маркови картонени кутии и конфигурация-специфични комплекти - могат да бъдат организирани за групови поръчки и поръчки за проекти. Посочете вашия дестинационен пазар и изисквания за опаковка, когато поискате оферта.
В: Можете ли да предоставите таблици с данни или доклади от тестове?
A: Да. При поискване могат да бъдат предоставени листове с данни, чертежи на продукти, каталожни файлове и доклади от тестове. Тези документи поддържат инженерен преглед, сравнение на доставчици и вътрешно одобрение на проекта.
В: Каква информация е необходима за оферта?
О: Моля, споделете количество, тип адаптер, изискване за сплитер, метод на инсталиране (стена или стълб), диаметър на кабела, целеви пазар и изисквания за опаковане. Колкото повече подробности за проекта предоставяте, толкова по-бързо DIMI FIBER може да върне точна,-конкретна оферта.
Въпрос: Как да избера правилния модел?
О: Кажете ни вашия мрежов сценарий - на закрито или на открито, плътност на застрояване, съотношение на сплитер и тип адаптер - и DIMI FIBER ще препоръча правилната конфигурация на терминална кутия с 12 порта. Налично е ръководство за избор на модел, за да ви помогне да съпоставите продукта с вашия FTTH проект.
Фокус върху OEM/ODM и доставка на едро Изходни FTTH крайни кутии с марка за вашата програма
Дистрибуторите и купувачите на марки могат да конфигурират лого, цвят, тип адаптер, съотношение на разделителя и опаковка за частна{0}}кутия за терминиране на влакна с 12 порта с етикет, подкрепена от DIMI FIBER качество-контролирано производство. Изпратете ни вашите изисквания за брандиране, количество и опаковка, за да получите фабрични цени за групови поръчки, плюс поддръжка на проби преди масово производство. Кажете ни вашата държава на местоназначение и обем на проекта и ние ще изградим план за доставки за дългосрочна-постоянна поръчка.
