6 портова оптична терминална кутия
за FTTH достъп до последната-миля|DIMI FIBER Фабрична доставка
TheDIMI FIBER 6 портова оптична терминална кутияе проектиран за бързо, сигурно и организирано внедряване на последната-миля FTTH. С кутия за -монтиране на стена IP65, конфигурируеми SC или LC адаптерни портове и вътрешно оформление, което защитава радиуса на огъване на влакното, помага на монтажниците да завършат прекъсване на кабела за минути -, а не часове. Корпусът поддържа снаждане чрез синтез, механично снаждане и полеви бързи съединители и може да бъде предварително-зареден с 1×4 мини PLC сплитер за компактни разпределителни възли. Като фабричен-директен производител и OEM/ODM партньор, DIMI FIBER поддържа групови{11}}поръчки, персонализирани конфигурации на адаптери и готови за износ-опаковки за ISP, FTTH изпълнители и дистрибутори на оптични продукти по целия свят.
Точки на клиента

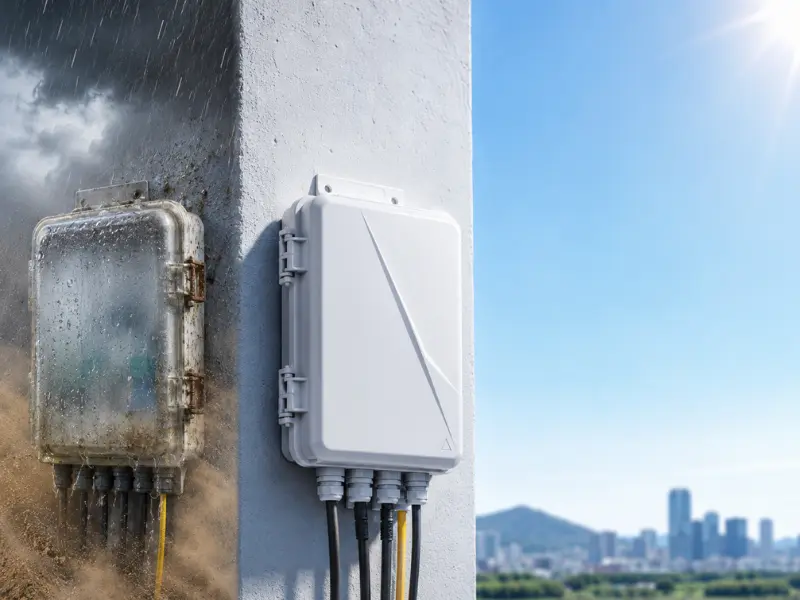

Външни кутии се повредят под дъжд, прах и UV
Много евтини-оптични крайни кутии се продават като „водоустойчиви“, но се повреждат в рамките на 12–18 месеца след използване на стенен-монтиране на открито, което води до микро-корозия на адаптерите, замъглени корпуси и периодично падане на абонатите.
Как DIMI FIBER решава проблема: DIMI FIBER използва UV{0}}устойчив корпусен материал и предлага IP65 (стандартно) и IP66 (по избор, потвърдено от тестов доклад) запечатване в гамата от 6-портови терминални кутии, така че един и същ SKU работи надеждно във вътрешни и външни FTTH точки за достъп.
Неорганизирано вътрешно маршрутизиране в малки кутии
Компактните 6-портови кутии често страдат от тесни оформления: падащите кабели препълват снаждащите се корита, техниците не могат да насочат излишната хлабина и радиусът на огъване е нарушен, за да могат кабелите да паснат. Резултатът е отклонение при вмъкната загуба, оплаквания на абонати и бавно движение на камиона.
Как DIMI FIBER го решава:Вътрешното оформление на FTTH кутията с 6 порта DIMI FIBER определя отделни зони за снаждане, адаптер и -кабелни зони, с направлявани пътища на огъване, така че инсталаторите да насочват влакната правилно от първия път, без насилване или тесни завои.
Бавното инсталиране на място увеличава цената на проекта
За доставчиците на интернет услуги, които разполагат стотици точки за достъп, всеки допълнителни пет минути на кутия се добавят през цялото внедряване. Трудно{1}}за-отваряне капаци, неудобни уплътнения и неясни входни точки на кабела забавят екипите и увеличават разходите за труд.
Как DIMI FIBER го решава:Корпусът е проектиран с-удобни за монтажа крепежни елементи, етикетирани входове за кабели и предварително-монтирани уплътнителни пръстени, така че обучен екип да може да завърши-страничната работа на кутията за минути, с постоянен външен вид в хиляди обекти
Несъвместимост на адаптер и PLC сплитер
Офертите за FTTH проекти често уточняват полиране на адаптера (UPC срещу APC), тип конектор (SC срещу LC) и натоварване на сплитер. Генеричните кутии принуждават купувачите да добавят отделен корпус на сплитер или да сменят адаптери на място, което увеличава броя на спецификациите и риска от преработка.
Как DIMI FIBER го решава:DIMI FIBER доставя кутията, предварително-конфигурирана с правилния тип адаптер, полиране и опционален предварително{1}}зареден 1×4 PLC сплитер, така че един SKU отговаря на търга и пристига готов за инсталиране.
Дистрибуторите не могат да правят разлика между стандартните FTTH продукти
Дистрибуторите, съхраняващи генерични ODP кутии, се конкурират само по цена, намаляващ марж и оборот на запасите. Те се нуждаят от брандиран, опакован,-готов продукт с листове с данни, за да се позиционират над без-доставчици.
Как DIMI FIBER го решава:DIMI FIBER предлага OEM/ODM опаковки, частен{0}}цвят и лого на етикета, персонализирани кутии за продажба на дребно и листове с данни за изтегляне, помагайки на дистрибуторите да изградят защитена местна марка върху стабилна фабрична верига за доставки.
Нестабилни доставки и време за изпълнение при разгръщане на проекти
Често срещан режим на неуспех е доставчиците да посочват ниски цени за малки поръчки, но да не доставят на втората или третата пратка по проекта, принуждавайки изпълнителите да пре-квалифицират нов доставчик по средата на-проекта.
Как DIMI FIBER го решава:Като фабричен-директен производител, DIMI FIBER поддържа проектно-базирано снабдяване с контролирани срокове за изпълнение, повторна-последователност на спецификацията на поръчката и планиране на капацитета, съобразени с много-партидни FTTH внедрявания.
Технически спецификации
|
Параметър |
Потвърдено / Еталон / Предложена спецификация |
|
Име на продукта |
DIMI FIBER 6 портова оптична терминална кутия |
|
Продуктова категория |
Разпределителна-оптична кутия за монтиране на стена/ODP |
|
Модел / Тип |
DMF-FTB-6 (предложен код) |
|
Капацитет на порта |
6 SC симплекс / 12 LC дуплекс |
|
Тип адаптер |
SC/UPC, SC/APC, LC/UPC, LC/APC |
|
Опция за PLC сплитер |
Допълнителен мини PLC сплитер 1×4, предварително-зареден |
|
Материал на корпуса |
UV{0}}устойчив ABS или PC+ABS |
|
Цвят |
Стандартно бяло или черно; персонализиран OEM |
|
IP рейтинг |
IP65 стандарт; IP66 по избор |
|
Капацитет на снаждане |
До 12 точки на снаждане (препоръчително) |
|
Кабелен вход/изход |
1 захранващ вход + 6 падащи изходи с уплътнителни пръстени |
|
Диаметър на входния кабел |
Ø6–10 мм |
|
Диаметър на падащия кабел |
2×3 mm до 3×5 mm плосък кабел |
|
Метод на инсталиране |
Стенна -стойка с монтажни отвори; полюс-комплект за монтаж по избор |
|
Размери (Д×Ш×В) |
Прибл.. 180–220 × 130–140 × 35–45 mm |
|
Тегло |
Приблизително. 0.3–0,5 кг |
|
Работна температура |
-40 градуса до +75 градуса |
|
Температура на съхранение |
-40 градуса до +85 градуса |
|
Степен на забавяне на горенето |
UL94-V0 (предложена цел) |
|
Съвместим тип кабел |
FTTH падащ кабел, вътрешен кабел, малък кръгъл кабел |
|
Заключване |
Винт{0}}стандартна ключалка; ключ-заключване по избор |
|
Примерно време за изпълнение |
Приблизително. 3–7 работни дни (препоръчително) |
|
Групово време за доставка |
Приблизително. 2–3 седмици (препоръчително) |
|
Примерна политика |
Наличен; разходите и товарите трябва да бъдат потвърдени за всеки проект |
|
Сертификати |
CE, RoHS налични при поискване; ISO 9001 завод |
|
Доклади от тестове |
Доклади за IP, сглобяване, изпускане и визуална инспекция са налични при поискване |
|
OEM/ODM |
Цвят, лого, опаковка, адаптер,-предварително зареден аксесоар |
|
Опаковка |
Вътрешна кутия + кашон за износ (спецификациите трябва да бъдат потвърдени) |
Приложения
Терминиране на FTTH кабел за жилищни нужди
За жилищни разгръщания на FTTH, DIMI FIBER 6 портова оптична терминална кутия завършва един захранващ кабел и го разпределя към до шест абонатни капки, монтирани на външната стена или близо до сервизния вход на дома. Корпусът IP65 предпазва от атмосферни влияния, а организираното вътрешно маршрутизиране поддържа влакното на всеки абонат проследимо за бъдещи премествания, добавяния и промени.
Оптичен достъп до клъстер от вили и малки сгради
Във вилни клъстери и ни-етажни комплекси влакното трябва да достигне до малки групи абонати с минимално визуално въздействие и надеждна работа на открито. Компактният -дизайн за монтиране на стена и IP-класифициран корпус на DIMI FIBER терминираща кутия пасва чисто на периметърни стени, стълбове на порти и входове, с опционално зареждане на 1×4 PLC сплитер за компактно разпространение в околните домове.
Поискайте опции за зареждане на PLC сплитер за проекти на вили.
Апартамент, MDU и коридор Слаб-Текущ шкаф
В жилищни сгради и MDU точките за оптичен достъп обикновено се инсталират в шкафове със слаб-ток в коридора или сервизни шахти, където пространството е ограничено и достъпът до ремонт е ограничен. Компактните размери и структурираното вътрешно насочване на FTTH кутията DIMI FIBER 6 позволяват на инсталаторите да монтират, снаждат и етикетират капки чисто, като поддържат непрекъснато добавяне на абонати, без да нарушават съществуващите връзки.
Поискайте интериорен чертеж за планиране на шкаф MDU. Свържете се сега
Малък бизнес и SOHO Fiber Termination
Малките предприятия, търговските обекти и SOHO сайтовете обикновено се нуждаят от по-малко от шест влакна, но все пак изискват професионален външен вид и стабилна производителност. Инсталирана близо до демаркационната точка, кутията DIMI FIBER прекратява FTTH услуга от бизнес-клас, като същевременно представя чист, заключващ се интерфейс на клиента - полезен, когато точката за достъп е видима за персонала или клиентите.
Получете оферта за SMB и SOHO FTTH доставка.
Външен вход към сграда и точка за достъп отстрани-на стълб
Външните входове на сградите, дворните стени и -позициите отстрани на стълбовете изискват IP-класифицирани, заключващи се, -устойчиви на ултравиолетови лъчи заграждения. Терминалната кутия на порта DIMI FIBER 6 е проектирана точно за тези позиции, със запечатани кабелни входове, затваряне с винт-заключване (заключване с ключ-опция) и UV-устойчив корпус с оценка IP65 - IP66, който може да се провери при поискване.
Поискайте протокола от теста за IP за представяне на търгове на открито.
Компактен 1×4 PLC сплитер разпределителен възел
С предварително-зареден мини PLC сплитер 1×4, същият корпус се превръща в разпределителен възел с ниска{3}}плътност за FTTH клонове - полезно в-решение между, където пълен сплитер шкаф е прекалено голям, но едно изпускане е недостатъчно. Това консолидира функцията за разделяне и завършване в един стенен-устройство за -одобрено-монтиране върху атмосферни условия.
Потвърдете съвместимостта на PLC сплитер за вашия мрежов дизайн.
Гарантиране на качеството
-Поддръжка за контрол на качеството и тестове, които можете да предоставите на собственик на проекта
DIMI FIBER поддържа своята 6-портова терминална кутия за влакна с документиран работен процес за контрол на качеството, изграден около нуждите на купувачите на проекти, подаване на оферти и програми за повторни-поръчки.
Входящият суров материал се проверява за клас смола, точност на размерите и консистенция на цвета. Всеки корпус се проверява за прилягане на корпуса, поставяне на уплътнителен пръстен, подравняване на адаптера и работа на заключващо се затваряне.
Проверката -преди изпращане проверява външния вид, вътрешното оформление, точността на монтажния отвор, целостта на опаковката и количеството на кашон. Клиентите могат да поискат подкрепяща документация, включително справки за тестове за IP рейтинг, справки за изпускане и удар, записи от инспекции на сглобяване и декларации за материали.
Документация CE, RoHS и ISO 9001 може да бъде предоставена при поискване, като крайният статус на съответствие се потвърждава спрямо конкретния SKU и пазара на местоназначение на клиента. За подаване на оферти и пакети за предаване на проекти, DIMI FIBER може да подготви персонализиран пакет от документи, обхващащ лист с данни, чертеж, спецификация на опаковката, записи от инспекции и препратки към доклади от тестове.
Фабрична здравина и възможности за доставка
-Проект-Готово производство и OEM/ODM доставка от DIMI FIBER
DIMI FIBER произвежда своята 6-портова клемна кутия за влакна като част от по-широко портфолио за пасивен FTTH достъп, поддържащо леене под налягане, интегриране на адаптер, монтаж на тава за снаждане, опционално PLC сплитер, предварително-зареждане, сглобяване и експортно опаковане в една верига за доставки.
Фабриката работи със стандартизиран контрол на BOM при повтарящи се поръчки, което е от значение за доставчиците на интернет услуги и изпълнителите, които се нуждаят всяка пратка в много-партиден FTTH проект да изглежда, пасва и работи идентично с първата. Клиентите на OEM и ODM могат да определят цвят, лого, опаковка на дребно, количество вътрешна-кутия, тип адаптер и предварително-заредени аксесоари без повторно-инструменти. Могат да бъдат предоставени примерни единици за валидиране на проекта, като общите срокове за изпълнение са планирани около графика за внедряване на клиента.
DIMI FIBER поддържа дистрибуторски програми с частни-маркирани SKU и програми за проекти със заключени производствени прозорци, фабрични-директни котировки и последователна документация за всички пратки. Резултатът е връзка на доставка, подходяща за-дългосрочно FTTH снабдяване - не за еднократна-покупка на транзакция.
ЧЗВ
В: Какво представлява DIMI FIBER 6 Port Fiber Termination Box и за какво се използва?
О: Това е компактна кутия за разпределение на влакна-за монтиране на стена, предназначена за FTTH и FTTx достъп на последната-миля. Той завършва захранващ кабел и го разпределя до шест абонатни капки чрез SC или LC адаптери. Типичните приложения включват жилищни FTTH, вилни клъстери, MDU коридори, оптичен достъп за малък бизнес, входни точки на външни сгради и разпределителни възли на компактен PLC сплитер. DIMI FIBER го доставя като фабрично-директен, OEM/ODM-поддържан продукт за ISP, изпълнители и дистрибутори.
В: Може ли тази кутия за завършване на влакна да се инсталира на открито?
A: Да. Стандартната версия е с рейтинг IP65, подходяща за външни монтирани на стена FTTH точки за достъп, с UV-устойчив материал на корпуса и запечатани кабелни входове. Опция IP66 е налична при поискване, като окончателният IP клас се проверява чрез протокол от тест преди потвърждение на поръчката. За тежки външни среди, моля, споделете вашите екологични изисквания, за да може DIMI FIBER да препоръча правилния SKU.
Въпрос: Колко адаптера и какви типове адаптери се поддържат?
О: Кутията приема 6 SC симплексни адаптера като стандарт, с 12 LC дуплексни, налични като персонализиран вариант. Типовете полиращи адаптери включват SC/UPC, SC/APC, LC/UPC и LC/APC. DIMI FIBER предварително-зарежда типа адаптер, посочен във вашата поръчка за покупка, така че модулът пристига готов за инсталиране според спецификациите на търга.
Въпрос: Може ли PLC сплитер да бъде инсталиран вътре в кутията?
О: Да, вътрешното оформление поддържа допълнителен мини PLC сплитер 1×4, който [DIMI FIBER] може да зареди предварително-фабрично. Това преобразува терминиращата кутия в компактен разпределителен възел за FTTH клонове с ниска-плътност - полезни за вилни клъстери, MDU коридори и клонове-отстрани на стълбове. Моля, потвърдете изискването за разделител на етапа на офертата, за да може да бъде включено в BOM и времето за изпълнение.
В: Кутията поддържа ли снаждане чрез синтез, механично снаждане и бързи конектори?
A: Да. Стойката за снаждане и адаптерните стойки са съвместими с всичките три метода за терминиране на място, използвани в екипите на FTTH: снаждане чрез синтез, механично снаждане и -монтируеми на място бързи конектори. Това позволява на екипи със смесени-умения да стандартизират един SKU в цялата мрежа без преоборудване за регион или екип.
Въпрос: Какви видове кабели са съвместими?
A: Корпусът е проектиран за FTTH падащ кабел (обикновено 2×3 mm до 3×5 mm плосък), малък кръгъл вътрешен кабел и захранващ кабел в диапазона Ø6–10 mm (отраслова справка; проверете при доставчика на кабела). За не-стандартни диаметри на кабела, DIMI FIBER може да потвърди съвместимостта на уплътнителната муфа спрямо чертежа.
Въпрос: Поддържате ли OEM и ODM за дистрибутори и частни{0}}купувачи на марки?
A: Да. DIMI FIBER поддържа OEM/ODM за цвят, лого, опаковка на дребно, оформление на вътрешна-кутия, тип адаптер и предварително-заредени аксесоари. Дистрибуторите могат да изброят SKU на частен-марк без инвестиция в инструменти. За мостри на OEM опаковки и ръководство за дистрибуторска програма, моля, свържете се с отдела за продажби на DIMI FIBER.
В: Каква е MOQ и типичното време за изпълнение?
О: Типичната MOQ започва около 100 бр. (предложена цел; подлежи на потвърждение). Времето за изготвяне на проби е приблизително 3–7 работни дни, а времето за доставка на едро е приблизително 2–3 седмици, като и двете са предмет на текущия производствен график, сложността на конфигурацията и изискванията за опаковане на OEM. Моля, споделете вашето количество, конфигурация и график на проекта за потвърдена оферта.
В: Може ли DIMI FIBER да предостави мостри преди поръчка на едро?
A: Да. Предлагат се проби за инженерно валидиране, инсталационни изпитания и одобрение на проекта. Примерната цена, условията за превоз и времето за доставка зависят от конфигурацията (тип адаптер, полиране, PLC опция) и контекста на проекта на клиента. Моля, споделете подробности за проекта, когато заявявате проба, така че пробата да съответства на евентуалната групова-конфигурация на поръчката.
Въпрос: Какви документи могат да бъдат предоставени за подаване на оферти?
О: DIMI FIBER може да предостави пакет от документи, включително лист с данни за продукта, механичен чертеж, ръководство за инсталиране, спецификация на опаковката, записи от инспекции и препратки към доклади за IP тестове. CE, RoHS и ISO 9001 документация може да бъде предоставена при поискване, с окончателен статус на съответствие, потвърден спрямо конкретния SKU и целевия пазар.
В: Спецификациите, показани на тази страница, окончателни и потвърдени ли са?
О: Спецификациите, потвърдени от фабричния чертеж и листа с данни на продукта на DIMI FIBER, са представени като потвърдени стойности. Спецификациите, показани като Industry Reference или Suggested Target, се основават на по-широката продуктова категория FTTH и конкурентни показатели и трябва да бъдат проверени спрямо конкретния DIMI FIBER SKU и поръчката на клиента преди публикуване или подаване на търг.
В: Каква информация трябва да включа, когато поискам оферта?
О: За най-бързата и най-точна оферта, моля, включете: необходимо количество, тип адаптер и полиране (SC/UPC, SC/APC, LC/UPC, LC/APC), изискване за PLC сплитер (да/не, съотношение), предпочитание за IP рейтинг (IP65 или IP66), нужди от опаковки на OEM, държава на местоназначение, целева дата на доставка и всеки документ за търг или спецификация, към който трябва да се приведем. Продажбите на DIMI FIBER ще отговорят с потвърждение на модела, фабрична оферта и време за изпълнение.
Създайте своя FTTH каталог с DIMI FIBER OEM/ODM доставка
Дистрибуторите и интеграторите на проекти могат да изброят 6-портова терминална кутия за влакна с частен етикет-под собствената си марка, с DIMI FIBER поддържащ цвят, лого, опаковка на дребно, оформление на вътрешна-кутия, зареждане на адаптер и предварително-инсталирани аксесоари. Споделете своя целеви пазар, изисквания за брандиране и прогнозиран обем и DIMI FIBER ще върне предложение за OEM/ODM, включително макети-на опаковки, MOQ, време за изпълнение и поддръжка на документация, за да подкрепи вашия местен каталог.
